荧光标测系统.
检测心脏的电活动.
简介.
- 检测区域：5至30厘米
- 最高分辨率：512 * 512像素
- 动态范围高达50,000：1（94 dB）
- 采样率高达3.5 kHz，分辨率为32 * 32像素
- ROI帧速率：高达3.5 kHz。
- 每个像素12位深度
- TTL同步精度：高于100μs。
- 延时成像
- 定制的配套设备
- USB 3.0或PCIE
MappingLab Ltd 提供标准的OMS-PCIE-1001,OMS-PCIE-1002 和OMS-PCIE-2002系统以及定制系统，双相机荧光标测系统使用户能够同时记录细胞膜电位和钙荧光信号或其他荧光离子。

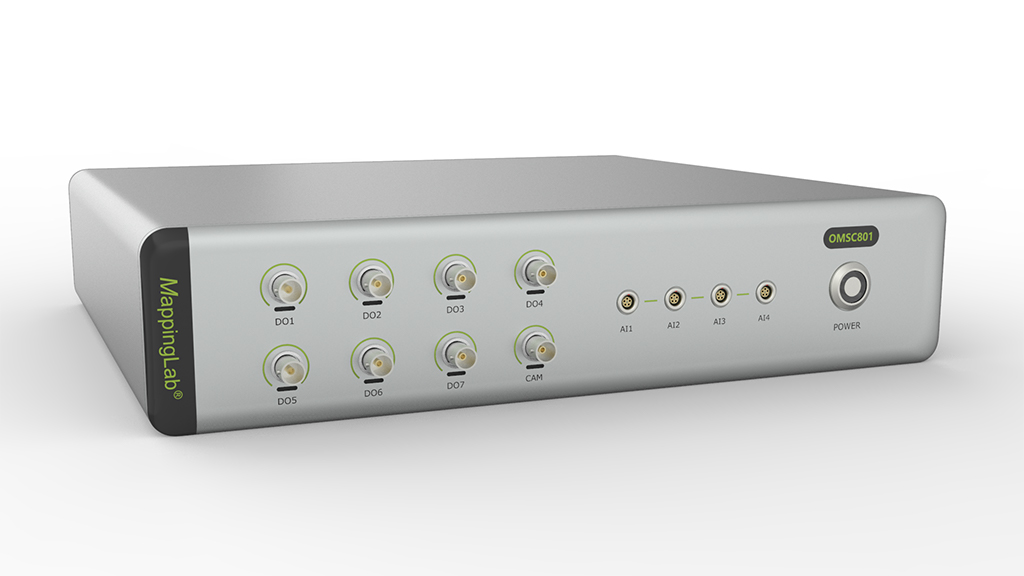

最新的光学标测系统配备专业的背照式（Back-illuminated） CMOS相机，其量子效率（QE）达到95%，像素尺寸为 6.5 um x 6.5 um至11 um x 11 um，具有高速和低噪声的采集功能，动态范围高达50,000:1 （94 dB），光轴可以垂直或水平放置。系统中有各种I / O连接器可帮助研究人员建立通信系统。系统中包含一个8通道TTL控制器，用于使设备（如照相机，LED控制器，刺激器，ECG，MAP，压力和温度传感器）与荧光标测系统同步。 OMapRecord/Scope是一款先进的数据采集和分析软件，具有用户友好的界面、高效的数据分析、完善的分析功能。
硬件.

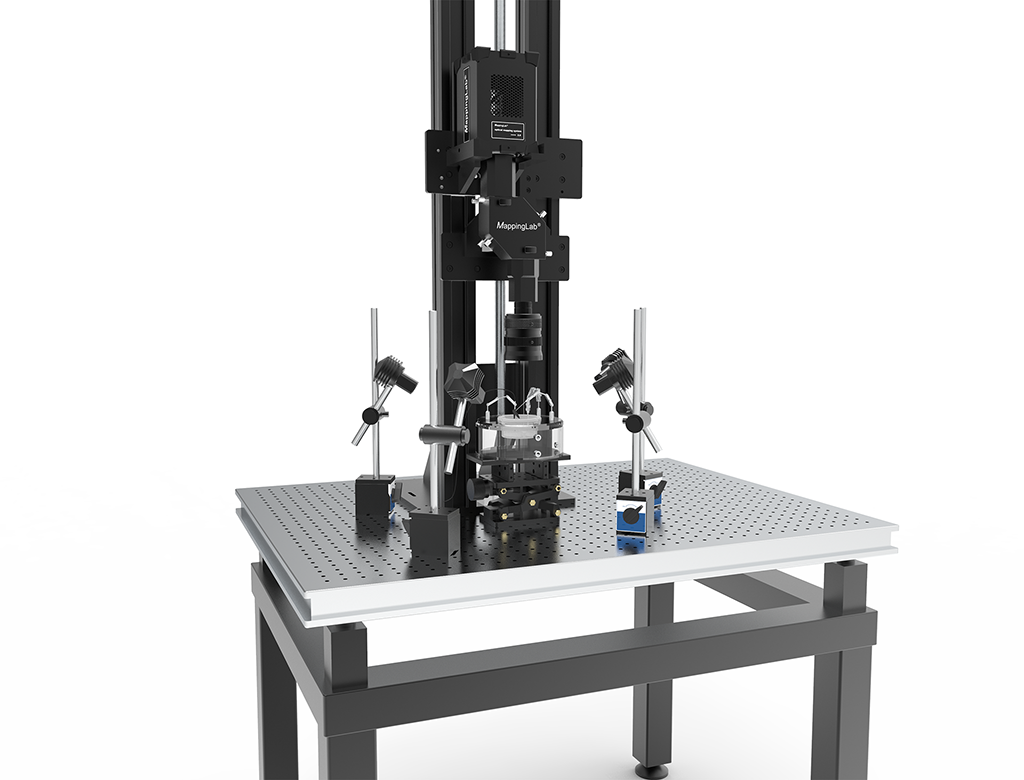

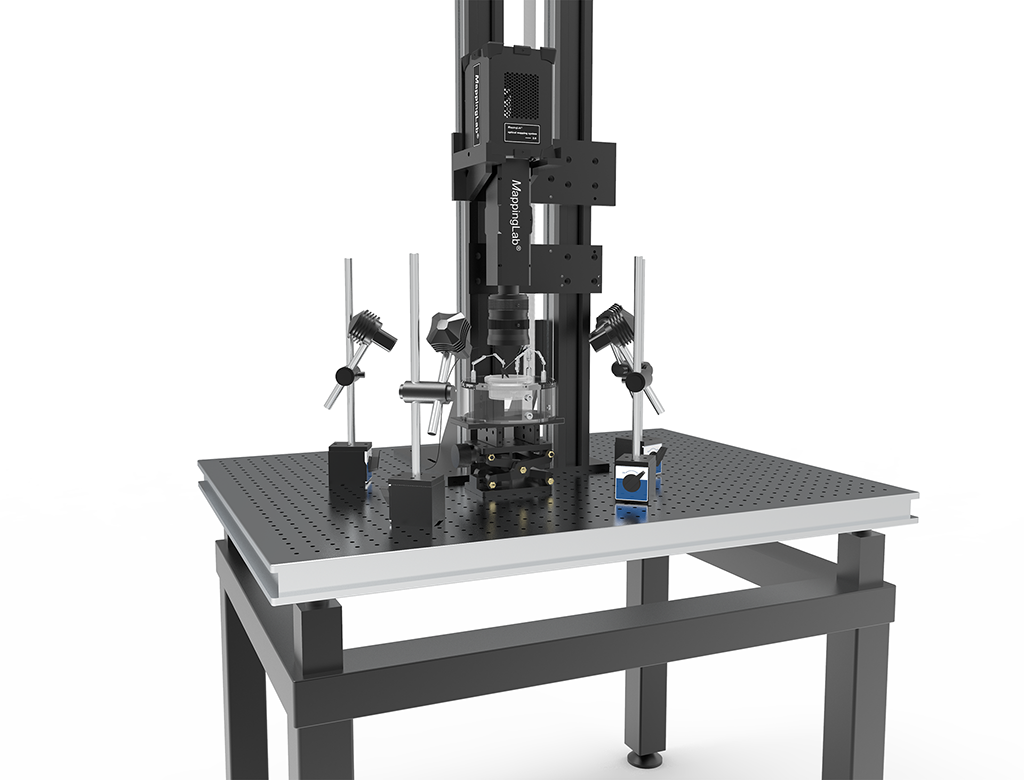

OMS-PCIE-1001和OMS-PCIE-1002中装有一台CMOS相机。 它们之间的区别在于，前者只能获取单个荧光信号，即钙或膜电位，而后者可以同时获取两个荧光信号。
OMS-PCIE-2002在系统中有两个CMOS摄像机，分别并同时记录钙和膜电位。 原则上，由于分辨率较高且信号衰减较小，因此OMS-PCIE-2002是双信号记录的更好选择。
